LCDTVTHAILAND Reference HDMI
หลังจากได้รับทราบถึงข้อมูลเบื้องต้นเกี่ยวกับระบบ HDMI แล้ว ถึงตอนนี้ก็ได้เวลามาดูสาย HDMI จาก LCDTVTHAILAND กันเสียที

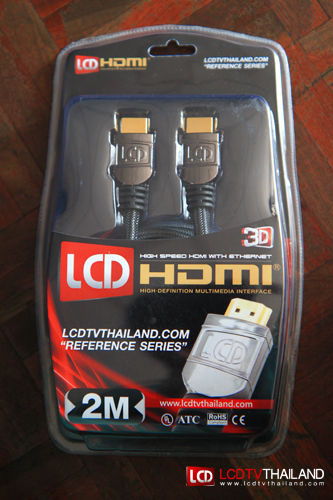

แพ็คเกจด้านหน้าดูโดดเด่นด้วยสีแดงแรงฤทธิ์อันเป็นเอกลักษณ์ของ LCDTVTHAILAND ตัวเลขแสดงความยาวสายที่มุมขวาล่างใหญ่โต เห็นได้ชัดเจนแต่ไกลเลยทีเดียว

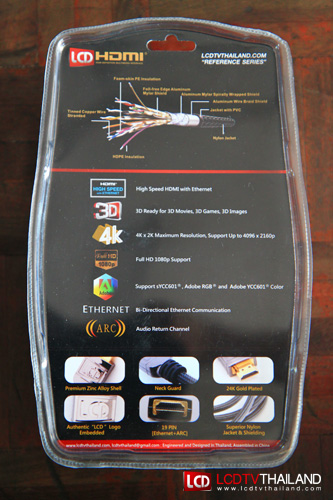

ด้านหลังบอกรายละเอียดคุณสมบัติการรองรับมาตรฐานสำคัญ และยังมีรูปโครงสร้างสายภายใน กับส่วนประกอบของสายให้ดูพอเป็นพิธี

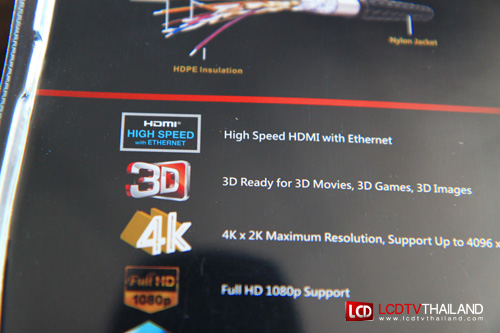

โลโก้ HDMI High Speed with Ethernet อยู่นี่เอง น่าจะสร้างความมั่นใจได้ ถัดลงมาก็เป็นรายการมาตรฐานอื่น ๆ ที่สายเส้นนี้รองรับ (สำหรับมาตรฐาน High Speed)

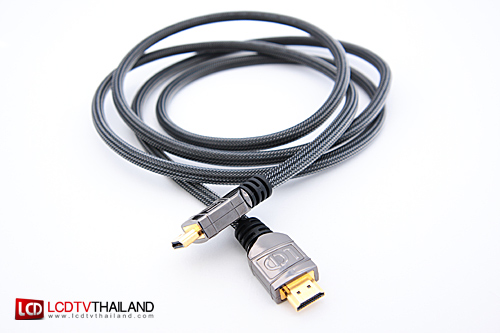

ลักษณะภายนอกดูดีมากทีเดียว โทนสีออกทางเงินเมทัลลิค คอนเน็คเตอร์สีเงินเงาวับ รวมไปถึงแจ็คเก็ตที่เป็นสีเงินดำ ออกเงาสะท้อนแสงนิด ๆ ด้วย ประโยชน์ของแจ็คเก็ตนอกจากความสวยงามแล้ว ยังช่วย “ป้องกัน” ผิวฉนวนจากการขีดข่วน และแรงกระทำอื่น ๆ จากภายนอก

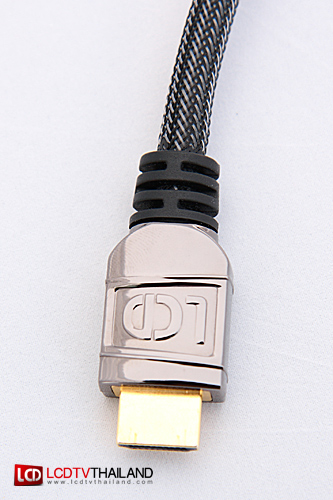

เนื่องจากแจ็คเก็ตถักนี้มีความหนาและทึบ จึงไม่สามารถมองเห็นสกรีนตัวหนังสือใด ๆ บนตัวสาย มีเพียงโลโก้ LCD ที่บริเวณคอนเน็คเตอร์เท่านั้นที่แสดง “ตัวตน” ของสาย HDMI เส้นนี้
คอนเน็คเตอร์หุ้มด้วยโลหะผสม Zinc Alloy เงาวาว การประกอบแน่นหนา แข็งแรงดูดี คอนแท็คชุบทอง 24k

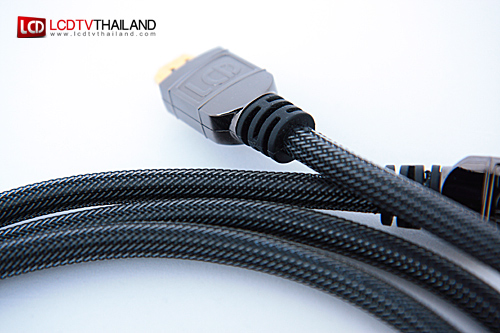

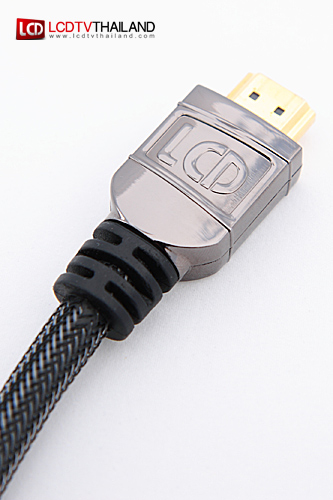

บริเวณรอยต่อสายกับคอนเน็คเตอร์จะมี Neck Guard เพื่อป้องกันสายไม่ให้หัก ขาดใน หรือหลุดออกจากคอนเน็คเตอร์ ซึ่งในเวลาเดียวกันมันก็ช่วยป้องกันไม่ให้ตัวแจ็คเก็ตถักหลุดรุ่ยออกมาเมื่อใช้งานสมบุกสมบันเป็นเวลานาน จุดนี้เป็นอีกจุดสำคัญ ที่มักจะเป็นปัญหาสำหรับอายุการใช้งานของสายที่มิได้คำนึงถึง

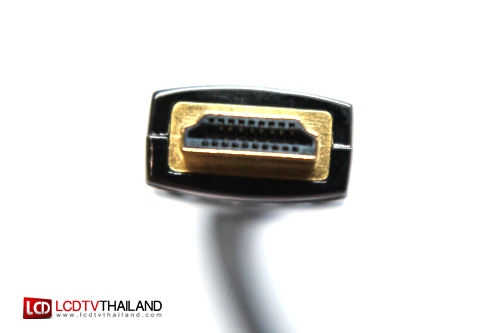

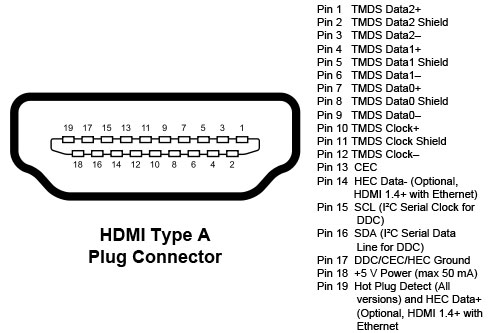

ลักษะ Pin ที่คอนเน็คเตอร์มิได้มีความแตกต่างจากมาตรฐานสาย HDMI อื่น ๆ ที่ออกมาก่อนหน้านี้ ถึงแม้ว่าสายเส้นนี้จะเป็นมาตรฐาน HEC (HDMI Ethernet Channel) ทั้งนี้จุดหลักสำคัญอยู่ที่ตัวนำข้างในสาย ซึ่งมาตรฐาน HEC จะเพิ่มสายสัญญาณภายในตรงกับตำแหน่ง Pin 14 (สำหรับ HEC Data -, ส่วน HEC Data + จะฝากมากับ Pin 19)

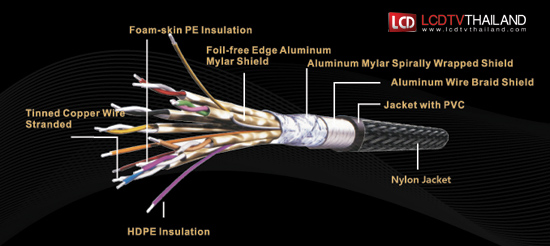

จากภายนอก มาดูโครงสร้างภายในกันบ้าง ซึ่งในจุดนี้ส่งผลถึงศักยภาพการใช้งานโดยตรง (สายจะดีหรือไม่ดีก็อยู่ตรงนี้แหละ) ตัวนำขนาด 28AWG (ถือว่ากลาง ๆ ไม่ใหญ่ แต่ก็ไม่เล็ก) Tinned Copper Wire Stranded หรือทองแดงเคลือบดีบุก เป็นเทคนิคหนึ่งในการเพิ่มคุณสมบัติของตัวนำให้สูงกว่าปกติ ทั้งนี้การเคลือบดีบุกที่ผิวทองแดงจะเพิ่มคุณสมบัติการนำไฟฟ้า (Conductivity) ให้สูงขึ้น ซึ่งให้ผลลัพธ์คล้ายกับการเคลือบเงิน (Silver-plated) แต่มีราคาที่ประหยัดกว่า ซึ่งมีผลการทดลองพิสูจน์ว่าสายที่ใช้ตัวนำลักษณนะนี้ สามารถส่งผ่านกระแสได้ดีกว่าสายทองแดงที่มิได้เคลือบดีบุก ในอีกนัยหนึ่งจึงเป็นเทคนิคที่นำมาใช้เพิ่มความยาวสายได้หลายเท่า โดยไม่จำเป็นต้องเพิ่มขนาดตัวนำ นอกจากนี้ยังช่วยป้องกันตัวนำ (ทองแดง) จากการกัดกร่อนจากความชื้น (เทคนิคนี้จึงถูกนำไปใช้กับการเดินสายไฟ สายสัญญาณบนเรือ หรืออุปกรณ์ที่ใช้ทางน้ำ) ในระยะยาวจึงได้ความทนทานสูงกว่า ค่า maintenance ต่ำกว่า ไม่เป็นสนิมแบบทองแดง และไม่ดำแบบเงิน (อันที่จริงการใช้ตัวนำลักษณะนี้มิใช่เป็นเรื่องใหม่ ผู้ผลิตสายสัญญาณสำหรับโปรออดิโออย่าง Belden ก็ใช้มานานแล้ว)
ในส่วนของชีลด์ หรือการป้องกันสัญญาณรบกวน มีการป้องกันถึง 3 ชั้น ชั้นในสุดมีการใช้แผ่นอะลูมิเนียมฟอยล์พันรอบตัวนำย่อยแต่ละชุด จากนั้นรอบนอกทั้งหมดหุ้มด้วยแผ่นอะลูมิเนียมฟอยล์อีกครั้งก่อนจะทับด้วยอะลูมิเนียมถักสาน (Braid Shield) เพื่อการป้องกัน RFI และ EMI การลดทอนสัญญาณรบกวนมีส่วนช่วยลดอัตรา Error Rate ในระบบลง
